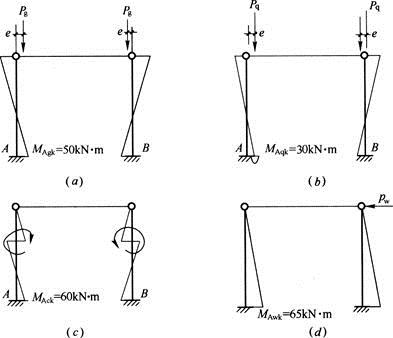

问题 一机械加车间的钢筋混凝土排架，由于三种荷载（不包括柱自重）使排架柱柱脚A处产生三个柱脚弯矩标准值，MAgk=50kN·m、MAqk=30kN·m、MAck=60kN·m（图a、b、c），MAgk是柱顶处屋面桁架上永久荷载的偏心反力产生的，MAqk是柱顶处屋面桁架上活荷载的偏心反力产生的，MAck是柱中部吊车梁上A5级软钩吊车荷载的偏心反力产生的。.考虑到图（d）所示风荷载作用下产生的柱脚弯矩标准值MAwk=65kN·m。由此可算得上述三种可变荷载的效应组合，然后确定柱脚最大弯矩设计值MA=（　　）kN·m，计算时对效应的组合不采用《建筑结构荷载规范》（GB 50009—2012）第3.2.4条的简化规则。A. 215.4 B. 228.0 C. 230.0 D. 239.2
选项 A. 215.4
B. 228.0
C. 230.0
D. 239.2
答案 D
解析 本题中有屋面活荷载、吊车荷载及风荷载等三种可变荷载，需对三种可变荷载效应的组合，分别计算后确定是何种组合产生最大柱脚弯矩设计值MA。根据《建筑结构荷载规范》（GB 50009—2012）第3.2.3条，荷载效应组合设计值分别计算如下：
①当属屋面活荷载效应控制的组合时（风荷载的组合系数ψc=0.6）：
MA=1.2×50+1.4×30+1.4×0.7×60+1.4×0.6×65=215.4kN·m；
②当属吊车荷载效应控制的组合时：
MA=1.2×50+1.4×60+1.4×0.7×30+1.4×0.6×65=228kN·m；
③当属风荷载效应控制的组合时：
MA=1.2×50+1.4×65+1.4×0.7×30+1.4×0.7×60=239.2kN·m。
比较上述三种组合的计算结果，239.2kN·m＞228kN·m＞215.4kN·m，即风荷载效应控制的组合产生最大柱脚弯矩设计值。
