  3. 若梁ABC的弯矩图如图所示，则该梁上的载荷为（　　）。 A.AB段有分布载荷，

若梁ABC的弯矩图如图所示，则该梁上的载荷为（　　）。 A.AB段有分布载荷，

资格题库2022-08-02  57

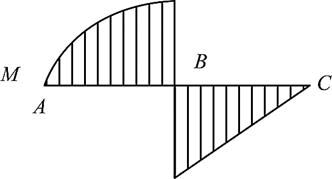

问题 若梁ABC的弯矩图如图所示，则该梁上的载荷为（　　）。A.AB段有分布载荷，B截面无集中力偶B.AB段有分布载荷，B截面有集中力偶C.AB段无分布载荷，B截面无集中力偶D.AB段无分布载荷，B截面有集中力偶
选项 A.AB段有分布载荷，B截面无集中力偶
B.AB段有分布载荷，B截面有集中力偶
C.AB段无分布载荷，B截面无集中力偶
D.AB段无分布载荷，B截面有集中力偶
答案 B
解析 弯矩图是指沿杆轴各横截面上弯矩随截面位置变化的图线。根据弯矩图的性质，图中AB段为抛物线，故可知AB段有均布载荷。图中B处为跳跃间断点，故可知B处作用有集中力偶。
