直角杆CDA和T字形杆BDE在D处铰接，并支承如图所示。若系统受力偶矩为M的力偶

资格题库2022-08-02 105

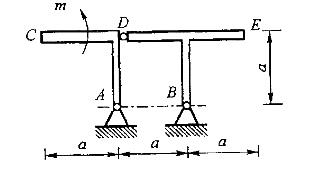

问题直角杆CDA和T字形杆BDE在D处铰接，并支承如图所示。若系统受力偶矩为M的力偶作用，不计各杆自重，则支座A约束力的方向为：

A. FA的作用线沿水平方向B. FA的作用线沿铅垂方向C. FA的作用线平行于D、B连线D. FA的作用线方向无法确定

选项 A. FA的作用线沿水平方向
B. FA的作用线沿铅垂方向
C. FA的作用线平行于D、B连线
D. FA的作用线方向无法确定

答案 C

解析提示：BD为二力构件。对结构整体，根据力偶的性质，A处约束力应组成一力偶。
