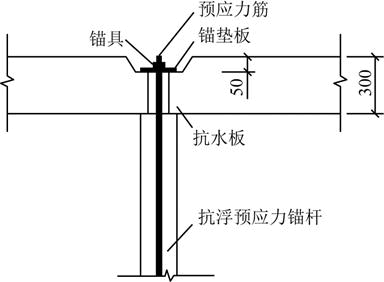

问题 某地下结构抗浮采用预应力锚杆，基础的钢筋混凝土抗水板厚度为300m，混凝土强度等级C35，其上设置的抗浮预应力锚杆拉力设计值为320kN，锚杆与抗水板的连接如图。图中锚垫板为正方形钢板，为满足《建筑地基基础设计规范》（GB 50007—2011）的要求，该钢板的边长至少为下列何值？（C35混凝土抗压强度设计值为16.7N/mm2，抗拉强度设计值为1.57N/mm2，抗水板钢筋的混凝土保护层厚度为50mm，钢板厚度满足要求。）（　　）A.100mmB.150mmC.200mmD.250mm
选项 A.100mm
B.150mm
C.200mm
D.250mm
答案 C
解析 预应力锚杆受拉时，防水板受到锚垫板向下的作用力，防水板应能承受锚垫板的冲切力，按抗冲切验算，根据《建筑地基基础设计规范》（GB 50007—2011）第8.2.8条规定，柱下独立基础的受冲切承载力应按下列公式验算：Fl≤0.7βhpftamh0式中，βhp为受冲切承载力截面高度影响系数，当h不大于800mm时，βhp取1.0；当h大于或等于2000mm时，βhp取0.9，其间按线性内插法取用；ft为混凝土轴心抗拉强度设计值，单位为kPa；h0为基础冲切破坏锥体的有效高度，单位为m；am为冲切破坏锥体最不利一侧计算长度，单位为m。h0＝300－50－50＝200mmh＝300－50＝250mm＜800mm所以可得：βhp＝1.0。由am≤at＋h0可得：at≥am－h0＝364－200＝164mm。
