图a)所示电路中，复位信号、数据输入及时时钟脉冲信号如图b)所示，经分析可知，在

考试题库2022-08-02 105

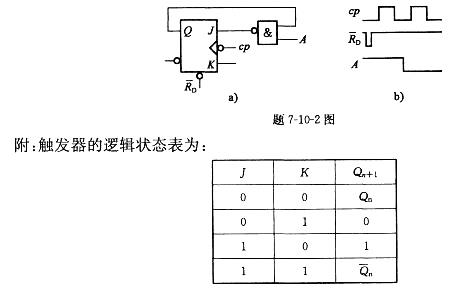

问题图a)所示电路中，复位信号、数据输入及时时钟脉冲信号如图b)所示，经分析可知，在第一个和第二个时钟脉冲的下降沿过后，输出Q分别等于：A.0 0B.0 1C. 1 0D. 1 1

选项 A.0 0B.0 1C. 1 0D. 1 1

答案 C

解析提示：此题与上题类似。是组合逻辑电路（与非门）与时序逻辑电路（JK触发器）的组合应用，输出状态在时钟脉冲信号CP的下降沿触发。
