结构如图，折杆AB与直杆BC的横截面面积为A=42cm2，Wy=Wz= 420c

资格题库2022-08-02 68

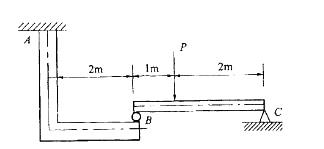

问题结构如图，折杆AB与直杆BC的横截面面积为A=42cm2，Wy=Wz= 420cm3， [σ]=100MPa，则此结构的许可荷载[P]为：

A. 15kNB. 30kNC. 45kND. 60kN

选项 A. 15kN
B. 30kN
C. 45kN
D. 60kN

答案 B

解析提示：首先从中间较链B处断开，选取BC杆研究，求出B点的相互作用力。显然AB杆比BC杆受的弯矩大，而且AB杆中的竖杆受到偏心拉伸，

即可求出许可荷载[P]的值。
