阅读以下说明，回答问题1至问题5，将解答填入答题纸对应的解答栏内。【说明】

免费题库2022-08-02 33

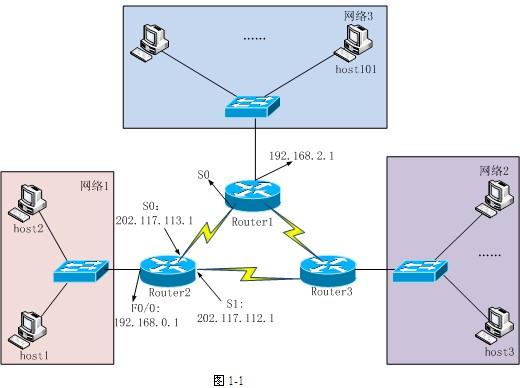

问题阅读以下说明，回答问题1至问题5，将解答填入答题纸对应的解答栏内。【说明】某单位网络结构如图1-1所示，网络中所有路由器均使用RIP协议。

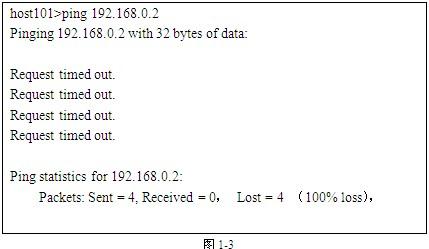

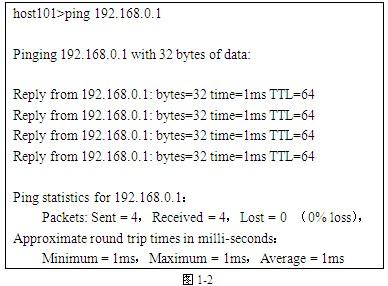

在网络部署完成后进行如下测试：1.在主机host101上对Router2的F0/0口及网络1的host1进行了连通性测试，结果如图1-2和图1-3所示。

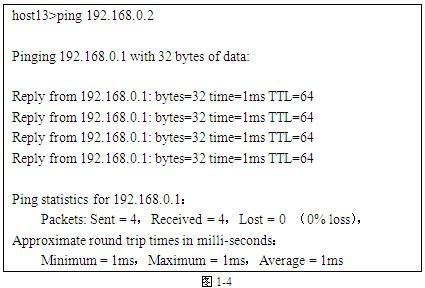

2.在主机host3上对网络1进行了连通性测试，结果如图1-4所示。

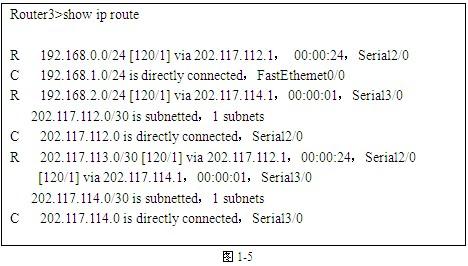

3.查看路由器Router3的路由表，结果如图1-5所示。

【问题1】（6分）请填写host1的Internet协议属性参数。IP地址：（1）子网掩码：（2）默认网关：（3）【问题2】（4分) 请填写路由器Router1的S0 口的协议属性参数。IP地址：（4）子网掩码：（5）【问题3】（6分）在路由器Routerl上需进行RIP声明的网络是（6）、（7）和（8）。（6）~（8）备选答案：A．192.168.0.1/24 B．192.168.1.1/24 C．192.168.2.1/24D．202.117.112.1/30 E．202.117.113.1/30 F．202.117.114.1/30【问题4】（2分）根据图1-5，在主机host3上对网络1进行了连通性测试时所经过的路径是（9）。（9）备选答案：

【问题5】（2分）根据测试结果，host 101不能ping通host1的原因是（10）。（10）备选答案：A．网络1上host1网卡故障B．路由器Router2的F0/0接口上对网络3访问网络1进行了过滤C．路由器Router1的S0接口上对网络3访问网络1进行了过滤D．路由器Router2的S0接口上对网络3访问网络1进行了过滤

选项

答案

解析【问题1】（6分，每空2分）（1）192.168.0.2（2）255.255.255.0（3）192.168.0.1【问题2】（4分，每空2分）（4）202.117.113.2（5）255.255.255.252【问题3】（6分，每空2分）（6）C或192.168.2.1/24（7）E或202.117.113.1/30（8）F或202.117.114.1/30（6）~（8）答案的顺序可以颠倒。【问题4】（2分）（9）A或host3—Router3—Router2—网络 1【问题5】（2分）（10）B或路由器Router2的F0/0接口上对网络3访问网络1进行了过滤【问题1】图1-2和图1-3连通性测试很快得知Router2的F0/0接口和host1的IP地址分别是192.168.0.1和192.168.0.2。图1-5中Router3路由表中学习到192.168.0.0/24的路由，可见对于host1而言，其网卡参数为中，IP地址为192.168.0.2，子网掩码为255.255.255.0，其网关为Router2的F0/0接口地址即192.168.0.1。【问题2】图1-5中Router3路由表中学习到202.117.113.0/30的路由，Router1的S0对端（Router2的S0口）已经占用IP202.117.113.1/30，只剩下202.117.113.2/30可用，所以Router1的S0口IP地址为202.117.113.2，其子网掩码为255.255.255.252。【问题3】 Router3路由表中，直连了192.168.1.0/24、202.117.112.0/30、202.117.114.0/30三条路由，其中路由202.117.114.0/30是Router1和Router3之间链路的路由，所以对于Router1上需要RIP声明的网络是202.117.114.0/30、192.168.2.0/24、202.117.113.0/30三条路由（RIPv1不支持VLSM，RIPv2支持VLSM，RIPv1和RIPv2作网络发布的时候都不携带子网掩码，而且只能发布主类网络）。【问题4】图1-5中Router3路由表中学习到202.117.113.0/30的路由，其下一条为202.117.112.1/30（Router2的S1接口地址），所以主机host3上对网络1进行连通性测试时所经过的路径：

【问题5】题干中给出的信息可知host3能ping通host1，证明host的网卡工作正常。host101能ping通192.168.0.1/24，却不能ping通192.168.0.1/24肯定是由于ACL设置了访问规则所致。若是在Router1的S0口或Router2的S0口设置了ACL过滤掉了网络3访问网络1的流量，则网络3访问网络1的流量都会被拒绝，不会出现host101能ping通192.168.0.1/24，ping不通192.168.0.1/24的情况。只有路由器Router2的F0/0接口上对网络3访问网络1进行了过滤，才会出现题干描述情况。
