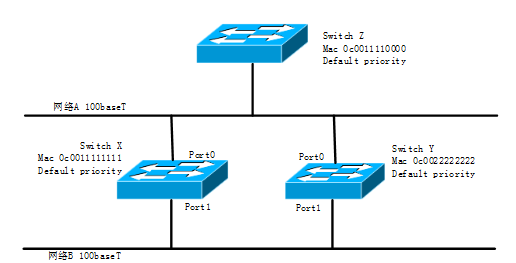

问题 由3台交换机X、Y、Z连接两个子网A和B组成二个交换局域网，每台交换机的MAC地址和优先级配置如下图所示。根据STP协议，交换机（  ）将被选为根网桥。交换机X的端口Port 0成为（  ）。如果网络B把交换机X前端口Port 1选为指定端口，则被阻塞的端口是（  ）。A.X的Port 0B.X的Port 1C.Y的Port 0D.Y的Port 1
选项 A.X的Port 0
B.X的Port 1
C.Y的Port 0
D.Y的Port 1
答案 D
解析 根据生成树协议STP的算法，第一步先选举出根网桥（root bridge），其规则为选取网桥ID最小的交换机作为根桥。
而网桥ID是一个8字节的字段：包含网桥优先级2字节，网桥MAC地址6字节。
网桥优先级取值范围0-65535；默认值为32768、MAC地址是交换自身的MAC地址。上图中，交换机Z的ID最小，因此为根交换机。

在根网桥上，所有的端口都会成为指定端口。指定端口不被阻塞。
而在非根网桥上，要选择一个端口作为根端口。其选择依据有：
（1）端口到根交换机最低的根路径开销成本，这一步相同，则比较第二个
（2）直连的交换机ID最小，这一步相同，则比较第三个
（3）对端的端口ID最小
而在交换机X上面，，端口0到达根交换机的开销最小，因此可判断为根端口，在交换机Y上面，，端口0到达根交换机的开销最小，为根端口的。如果网络B把交换机X前端口Port 1选为指定端口，则被阻塞的端口是交换机Y的1端口。
