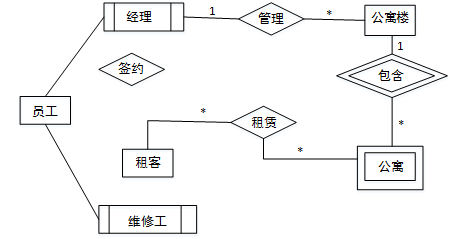

问题 某房屋租赁公司拟开发一个管理系统用于管理其持有的房屋、租客及员工信息。请根据下述需求描述完成系统的数据库设计。【需求描述】1.公司拥有多幢公寓楼，每幢公寓楼有唯一的楼编号和地址。每幢公寓楼中有多套公寓，每套公寓在楼内有唯一的编号（不同公寓楼内的公寓号可相同）。系统需记录每套公寓的卧室数和卫生间数。2.员工和租客在系统中有唯一的编号（员工编号和租客编号）。3.对于每个租客，系统需记录姓名、多个联系电话、一个银行账号（方便自动扣房租）、一个紧急联系人的姓名及联系电话。4.系统需记录每个员工的姓名、一个联系电话和月工资。员工类别可以是经理或维修工，也可兼任。每个经理可以管理多幢公寓楼。每幢公寓楼必须由一个经理管理。系统需记录每个维修工的业务技能，如：水暖维修、电工、木工等。5.租客租赁公寓必须和公司签订租赁合同。一份租赁合同通常由一个或多个租客（合租）与该公寓楼的经理签订，一个租客也可租赁多套公寓。合同内容应包含签订日期、开始时间、租期、押金和月租金。【概念模型设计】根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。图2-1实体联系图【逻辑结构设计】根据概念摸型设计阶段完成的实体联系图，得出如下关系模式（不完整）：联系电话（电话号码，租客编号）租客（租客编号，姓名，银行账号，联系人姓名，联系人电话）员工（员工编号，姓名，联系电话，类别，月工资，（a））公寓楼（(b)，地址，经理编号）公寓（楼编号，公寓号，卧室数，卫生间数）合同（合同编号，租客编号，楼编号，公寓号，经理编号，签订日期，起始日期，租期，（c），押金）【问题1】（4.5分）补充图2-1中的“签约”联系所关联的实体及联系类型。【问题2】（4.5分）补充逻辑结构设计中的（a）、（b）、（c）三处空缺。【问题3】（6分）在租期内，公寓内设施如出现问题，租客可在系统中进行故障登记，填写故障描述，每项故障由系统自动生成唯一的故障编号，由公司派维修工进行故障维修，系统需记录每次维修的维修日期和维修内容。请根据此需求，对图2-1进行补充，并将所补充的ER图内容转换为一个关系模式，请给出该关系模式。
选项
答案

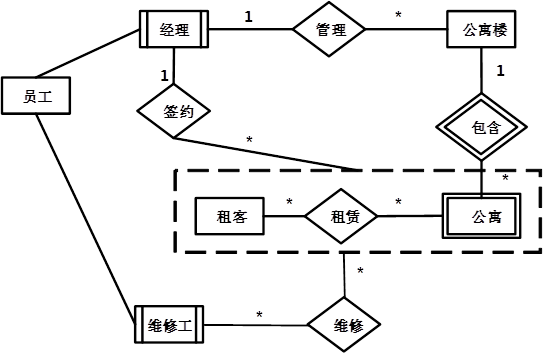

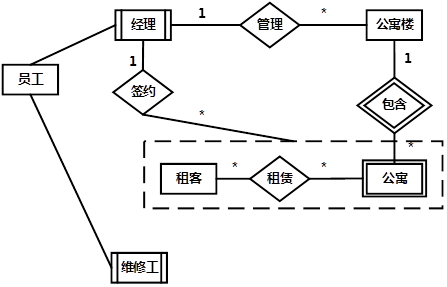

解析 问题1问题2（a）业务技能（b）楼编号（c）月租金问题3新增维修关系，维修工维修公寓，关系模式为维修情况。维修情况（故障编号，租客编号，楼编号，公寓号，员工编号，维修日期，维修内容）或者：【问题1】依据题干中“租客租赁公寓必须和公司签订租赁合同。一份租赁合同通常由一个或多个租客（合租）与该公寓楼的经理签订，一个租客也可租赁多套公寓。合同内容应包含签订日期、开始时间租期、押金和月租金。”，说明签约应该是经理与租赁之间的，而一份租赁包括一位或多位租客，以及一个或多个公寓，所以可以考虑为：经理实体集与租赁（由租客和公寓组合成一个大的实体集）之间的联系。（这是数据库中的聚集关系：即将某个联系看作一个整体，用矩形框圈出，作为另一个联系的一端。）在结合题干中“每个经理管多个公寓楼，每个公寓楼由一个经理管理，和一个楼有多个公寓”的描述，可以判定联系的类型为1:*。【问题2】从题干中“系统需记录每个员工的姓名、类别、一个联系电话和月工资。员工类别可以经理或维修工，也可兼任。每个经理可以管理多幢公寓楼。每幢公寓楼必须由一个经理管理。系统需记录每个维修工的业务技能，如：水暖维修、电工、木工等”说明需要记录的属性有：姓名、类别、一个联系电话、月工资和业务技能。因此（a）处应为：业务技能。题干中“每幢公寓楼有唯一的楼编号和地址以及每幢公寓楼必须由一个经理管理”同时管理联系没有转换成一个独立的关系，也就意味着管理联系被合并到了公寓楼的实体对应的关系中，因此，公寓楼实体对应的关系的属性应该有：楼编号、地址、经理编号；因此（b）处应该为：楼编号。依据题干中“合同内容应包含签订日期、开始时间租期、押金和月租金。”结合关系合同（合同编号，租客编号，楼编号，公寓号，经理编号，签订日期，起始日期，租期，（c），押金），可以得出（c）处应该为：月租金。【问题3】题干中“租期内，公寓内设施如出现问题，租客可在系统中进行故障登记，填写故障描述，每项故障由系统自动生成唯一的故障编号，由公司派维修工进行故障维修，系统需记录每次维修的维修日期和维修内容”说明，维修应该与租赁（由租客和公寓组合成一个大的实体集）之间存在多对多的联系，同时需要有自己的属性：故障编号、维修日期、维修内容。维修（故障编号，维修工，维修日期，维修内容，楼编号，公寓号，租客编号）。
