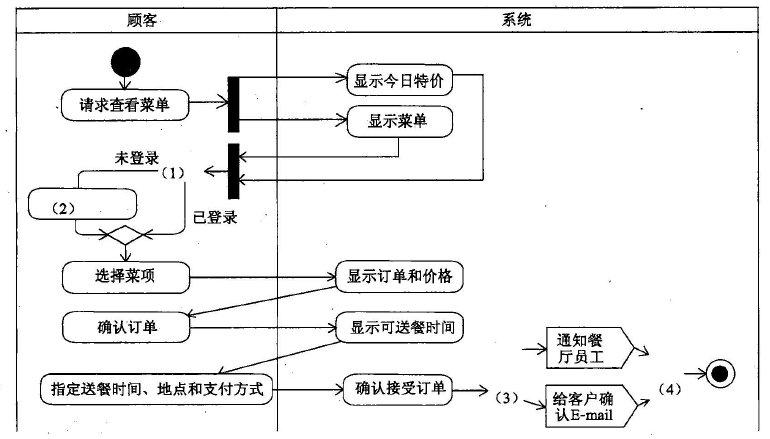

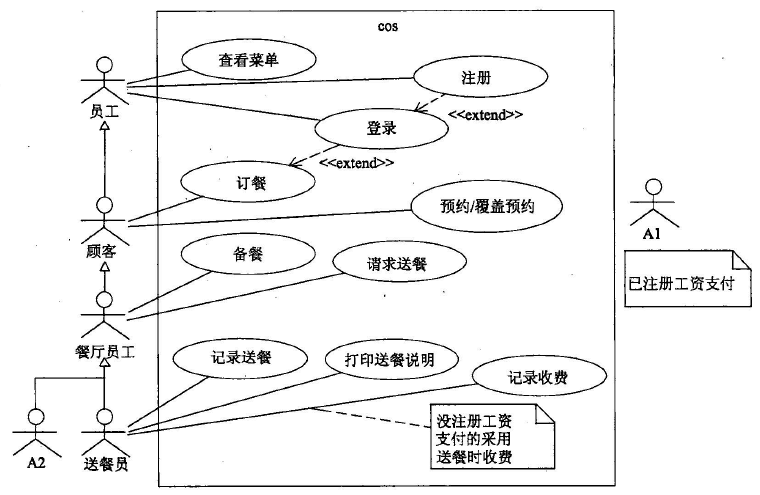

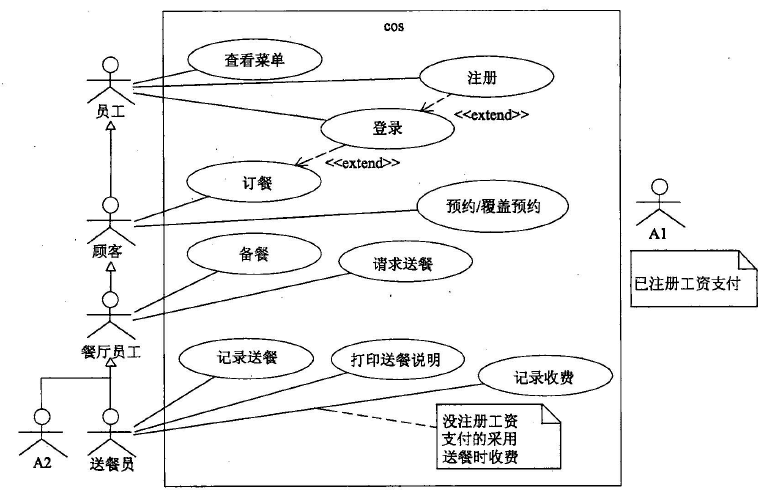

问题 某企业为了方便员工用餐，餐厅开发了一个订餐系统（COS：Cafeteria?Ordering?System），企业员工可通过企业内联网使用该系统。企业的任何员工都可以查看菜单和今日特价。系统的顾客是注册到系统的员工，可以订餐（如果未登录，需先登录）、注册工资支付、预约规律的订餐，在特殊情况下可以覆盖预订。餐厅员工是特殊顾客，可以进行备餐、生成付费请求和请求送餐，其中对于注册工资支付的顾客生成付费请求并发送给工资系统。菜单管理员是餐厅特定员工，可以管理菜单。送餐员可以打印送餐说明，记录送餐信息（如送餐时间）以及记录收费（对于没有注册工资支付的顾客，由送餐员收取现金后记录）。顾客订餐过程如下：1．顾客请求查看菜单；2．系统显示菜单和今日特价；3．顾客选菜；4．系统显示订单和价格；5．顾客确认订单；6．系统显示可送餐时间；7．顾客指定送餐时间、地点和支付方式；8．系统确认接受订单，然后发送Email给顾客以确认订餐，同时发送相关订餐信息通知给餐厅员工。系统采用面向对象方法开发，使用UML进行建模。系统的顶层用例图和一次订餐的活动图初稿分别如图3-1和图3-2所示。图3-1?COS系统顶层用例图图3-2一次订餐的活动图【问题1】（2分）根据中的描述，给出图3-1中A1和A2所对应的参与者。【问题2】（8分）根据中的描述，给出图3-1中缺少的四个用例及其所对应的参与者。【问题3】（4分）根据中的描述，给出图3-2中（1）~（4）处对应的活动名称或图形符号。【问题4】（1分）指出图3-1中员工和顾客之间是什么关系，并解释该关系的内涵。图3-1?COS系统顶层用例图图3-2一次订餐的活动图
选项
答案
解析 【问题1】（2分，各1分）A1：工资系统A2：菜单管理员【问题2】（8分，每行2分）（注：四行顺序可以不同，但是每行必须对应，其中，用例名称及其对应的参与者都正确给2分，只有用例名正确给1分，其余情况不得分）【问题3】（4分，各1分）【问题4】（1分）泛化关系（一般/特殊关系、继承关系）。泛化关系描述了一个参与者可以完成另一个参与者同样的任务，并可补充额外的角色功能。本题考查面向对象系统开发时，采用UML模型进行建模的方法。此类题目要求考生认真阅读题目说明中对现实问题的描述，使用UML建模时的原则，从中确定用例图、活动图以及图中的各种关系。题目给出了未完成的用例图和活动图，需要根据描述给出参与者、用例、活动图中的活动和符号，以及参与者之间的关系内涵。用例图是用例建模的一个重要产物，它以图形化的方式将系统描述成用例、参与者及其之间的关系。用例图在高层交流了系统必须处理的业务事件的范围，是描述系统与其他外部系统以及用户之间交互的图形。发起或者触发用例的外部用户称为参与者。为了完成某些业务任务，参与者发起系统活动，即用例。在构建用例图时，常用的方式是先识别参与者，然后确定用例以及用例之间的关系。UML活动图用于建模系统的过程步骤或活动。构造活动图通常先为用例添加开始和结束点，为用例的主要步骤添加一个活动，从每个活动到其他活动、决策点和终点添加转换，并行活动的地方添加同步条。【问题1】识别参与者时，考查和系统交互的人员和外部系统。本题中，与系统交互的人员包括员工、注册到系统的员工（顾客）、餐厅员工、菜单管理员、送餐员以及工资系统。由“菜单管理员是餐厅特定员工”以及图中A2和图中餐厅员工之间的“是一种”关系可知，A2为菜单管理员；图中还缺少描述中与工资系统的交互，由“……并发送给工资系统”可知，A1为工资系统。【问题2】考查用例及其和参与者之间的关系时，通过判断哪一个特定参与者发起或者触发了与系统的哪些交互，来识别用例并建立和参与者之间的关联。本题中，由“任何员工都可以查看菜单和今日特价”可知，图中缺少用例查看今日特价，对应参与者是员工；由“系统的顾客是……，注册工资支付、……”可知，图中缺少用例注册工资支付，对应参与者是顾客和工资系统；由“餐厅员工是……，可以进行备餐、生成付费请求……发送给工资系统”可知，图中缺少用例“生成付费请求”，对应的参与者是餐厅员工和工资系统；由“菜单管理员是餐厅特定员工，可以管理菜单”可知，图中缺少用例管理菜单，对应的参与者是菜单管理员。需要注意的是，在注册工资支付所对应的参与者中，虽然没有明确说明要和工资系统交互，但是由“对于注册工资支付的顾客生成付费请求并发送给工资系统”可知，工资支付是由工资系统控制，所以注册也需要和工资系统交互。【问题3】在顾客订餐过程的描述中，在“顾客选菜”之前，图中缺少符号和活动。由说明中顾客“可以订餐（如果未登录，需先登录）”可以判断，在系统“显示菜单和今日特价”之后“顾客选菜”之前，需要判断（判定符号）当前用户身份是否为顾订餐信息通知给餐于员工”可知，发送E-mail和通知餐厅员工为并行活动，需要在前后有同步条（或纵向）。【问题4】参与者之间的关系表示子类型“是一种”父类型，即泛化关系。其中父类型通常是一个抽象泛化的参与者，可以完成子类型可完成的共同行为，每个具体的子类型继承它，可以完成父类型参与者同样的任务，并可以补充额外的角色功能。
