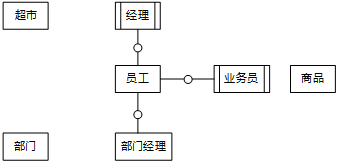

问题 某集团公司在全国不同城市拥有多个大型超市，为了有效管理各个超市的业务工作，需要构建一个超市信息管理系统。【需求分析结果】（1）超市信息包括：超市名称、地址、经理和电话，其中超市名称唯一确定超市关系的每一个元组。每个超市只有一名经理。（2）超市设有计划部、财务部、销售部等多个部门，每个部门只有一名部门经理，有多名员工，每个员工只属于一个部门。部门信息包括：超市名称、部门名称、部门经理和联系电话。超市名称、部门名称唯一确定部门关系的每一个元组。（3）员工信息包括：员工号、姓名、超市名称、部门名称、职位、联系方式和工资。其中，职位信息包括：经理、部门经理、业务员等。员工号唯一确定员工关系的每一个元组。（4）商品信息包括：商品号、商品名称、型号、单价和数量。商品号唯一确定商品关系的每一个元组。一名业务员可以负责超市内多种商品的配给，一种商品可以由多名业务员配给。【概念模型设计】根据需求分析阶段收集的信息，设计的实体联系图和关系模式（不完整）如下：图2-1实体联系图【关系模式设计】超市（超市名称，经理，地址，电话）部门（（a），部门经理，联系电话）员工（（b），姓名，联系方式，职位，工资）商品（商品号，商品名称，型号，单价，数量）配给（（c），配给时间，配给数量，业务员）【问题1】（4分）根据问题描述，补充四个联系，完善图1-1的实体联系图。联系名可用联系1、联系2、联系3和联系4代替，联系的类型分为1:1、1:n和m:n（或1:1、1:*和*:*）。【问题2】（7分）（1）根据实体联系图，将关系模式中的空（a）～（c）补充完整；（2）给出部门和配给关系模式的主键和外键。【问题3】（4分）（1）超市关系的地址可以进一步分为邮编、省、市、街道，那么该属性是属于简单属性还是复合属性？请用100字以内文字说明。（2）假设超市需要增设一个经理的职位，那么超市与经理之间的联系类型应修改为（d），超市关系应修改为（e）。
选项
答案

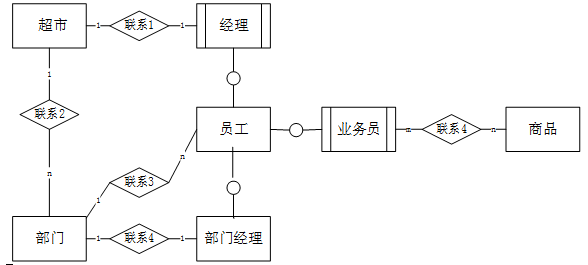

解析 【问题1】【问题2】（a）超市名称，部门名称主键：（超市名称，部门名称）外键：超市名称，部门经理（b）员工号，超市名称，部门名称（c）商品号主键：（商品号，业务员，配给时间）外键：业务员，商品号【问题3】（1）超市关系中的地址属于复合属性。所谓复合属性就是指属性中含有多种信息，可以进一步拆分的属性，地址可以拆分成多个简单属性，符合这一特征。（2）（d）1:n（e）超市名称，经理，电话注：本题问题（e）并不严谨，针对（1）地址属于复合属性，超市关系应修改为（超市名称，经理，电话），其中超市名称和经理作为组合主键，另外新增地址关系模式。针对（2）假设超市与经理1:m的联系，也可以将联系归并到经理端，即超市关系修改为（超市名称，地址，电话），另外新增经理关系模式。本题考查数据库设计，属于比较传统的题目，考查点也与往年类似。【问题1】本问题考查数据库的概念结构设计，题目要求补充完整实体联系图中的联系和联系的类型。配给有商品号的属性，其主键可为商品号，业务员，配给时间，外键有业务员，商品号。根据题目的需求描述可知，每个超市只有一名经理；超市设有计划部、财务部、销售部等多个部门，每个部门只有一名部门经理，有多名员工，每个员工只属于一个部门。一名业务员可以负责超市内多种商品的配给，一种商品可以由多名业务员配给。故答案如上所示。【问题2】本问题考查数据库的逻辑结构设计，题目要求补充完整各关系模式，并给出部门和配给关系模式的主键和外键。根据实体联系图和需求描述，部门有超市名称和部门名称的属性，而超市名称和部门名称均唯一可作为主键。超市名称和部门经理可作为外键。员工还有员工号、超市名称和部门名称等属性；配给关系中也需要商品号这一属性且为主键，主键包括了商品号、业务员和配给时间，外键有业务员和商品号。【问题3】本问题考查的是数据库的概念结构设计，根据新增的需求增加实体联系图中的实体的联系和联系的类型。根据问题描述，超市关系的地址可以进一步分为邮编、省、市、街道，那么该属性是属于复合属性，所谓复合属性就是指属性中含有多种信息，可以进一步拆分的属性，地址可以拆分成多个简单属性，符合这一特征。超市增设一个经理的职位，则超市和经理的联系类型变为1对多，即1:n。本题问题（e）并不严谨，针对（1）地址属于复合属性，超市关系应修改为（超市名称，经理，电话），其中超市名称和经理作为组合主键，另外新增地址关系模式。针对（2）假设超市与经理1:m的联系，也可以将联系归并到经理端，即超市关系修改为（超市名称，地址，电话），另外新增经理关系模式。
