某单位的两个分支机构各有1台采用IPv6的主机，计划采用IPv6-over-IP

资格题库2022-08-02 31

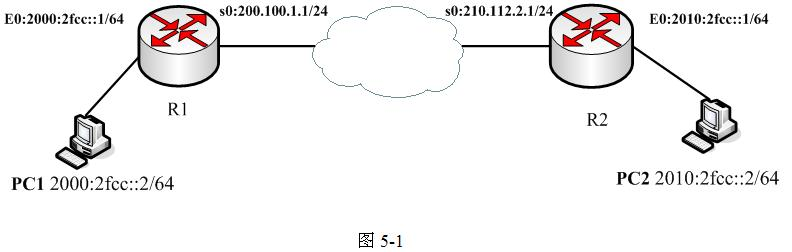

问题某单位的两个分支机构各有1台采用IPv6的主机，计划采用IPv6-over-IPv4 GRE隧道技术实现两个分支机构的IPv6主机通信，其网络拓扑结构如图5-1所示。

【问题1】（2分）使用IPv6-over-IPv4 GRE隧道技术，可在IPv4的GRE隧道上承载IPv6数据报文。此时（1）作为乘客协议，（2）作为承载协议。【问题2】（6分）根据网络拓扑和需求说明，完成（或解释）路由器R1的配置。Router(config)#ipv6 unicast-routing（3）R1(config)#interface Serial 1/0R1(config-if)#（4）address（5）（6）（设置串口地址）R1(config-if)#no shutdown（开启串口）R1(config)#interface FastEthernet0/0R1(config-if)#（7）address（8）（设置以太口地址）R1(config-if)#exit【问题3】（6分）根据网络拓扑和需求说明，解释路由器R2的GRE隧道配置。……R2(config)#interface tunnel 0（启用tunnel 0）R2(config-if)#tunnel source s1/0（9）R2(config-if)#tunnel destination 200.100.1.1（10）R2(config-if)#ipv6 address 2000:2fcc::2/64（为tunnel配置IPv6地址）R2(config-if)#tunnel mode gre ipv6（11）【问题4】（1分）IPv6主机PC1的IP地址为2000:2fcc::2/64，在这种配置环境下，其网关地址应为（12）。

选项

答案

解析【问题1】（2分）
（1）IPv6
（2）IPv4 GRE
【问题2】（6分）
（3）开启IPv6单播路由
（4）ip
（5）200.100.1.1
（6）255.255.255.0
（7）IPv6
（8）2000:2fcc::1/64
【问题3】（6分）
（9）指定隧道（tunnel）的源为S0
（10）指定隧道（tunnel）的目标地址
（11）tunnel模式为IPv6的GRE隧道
【问题4】（1分）
（12）2000:2fcc::1/64
本题考查IPv6-over-IPv4 GRE隧道配置的知识。
【问题1】
本问题考查IPv6-over-IPv4 GRE隧道的基本概念。
IPv6-over-IPv4隧道是将IPv6报文封装在IPv4报文中，让IPv6数据包穿过IPv4网络进行通信。对于采用隧道技术的设备来说，在隧道的入口处，将IPv6的数据报封装进IPv4，IPv4报文的源地址和目的地址分别是隧道入口和隧道出口的IPv4地址；在隧道的出口处，再将IPv6报文取出转发到目的节点。隧道技术只要求在隧道的入口和出口处进行修改，对其他部分没有要求，容易实现。但是，隧道技术不能实现IPv4主机与IPv6主机的直接通信。
使用标准的GRE隧道技术，可在IPv4的GRE隧道上承载IPv6数据报文。GRE隧道是两点之间的连路，每条连路都是一条单独的隧道。GRE隧道把IPv6作为乘客协议，将GRE作为承载协议。所配置的IPv6地址是在Tunnel接口上配置的，而所配置的IPv4地址是Tunnel的源地址和目的地址（隧道的起点和终点）。
【问题2】
本问题考查路由器接口地址的基本配置操作。根据题目拓扑结构图可知，路由器R1的S0口地址为：200.100.1.1/24；E0口地址为：2000:2fcc::1/64，所以配置命令如下。
Router(config)#ipv6 unicast-routing(开启IPv6单播路由)
R1(config)#interface Serial 1/0
R1(config-if)#ip address 200.100.1.1 255.255.255.0（设置串口地址）
R1(config-if)#no shutdown（开启串口）
R1(config)#interface FastEthernet0/0
R1(config-if)#IPv6 address 2000:2fcc::1/64（设置以太口地址）
R1(config-if)#exit
【问题3】
本问题考查GRE隧道基本配置操作。根据网络拓扑和需求说明，路由器R2的GRE隧道配置如下：
……
R2(config)#interface tunnel 0（启用tunnel 0）
R2(config-if)#tunnel source s1/0（指定隧道（tunnel）的源为S0）
R2(config-if)#tunnel destination 200.100.1.1（指定隧道（tunnel）的目标地址）
R2(config-if)#ipv6 address 2000:2fcc::2/64（为tunnel配置IPv6地址）
R2(config-if)#tunnel mode gre ipv6（tunnel模式为IPv6的GRE隧道）
【问题4】
本问题考查使用IPv6-over-IPv4 GRE隧道时，使用IPv6的PC机上的基本配置操作。
IPv6主机PC1的IP地址为2000:2fcc::2/64，根据网络拓扑图可知，其网关地址应为路由器R1的E0口地址2000:2fcc::1/64。
