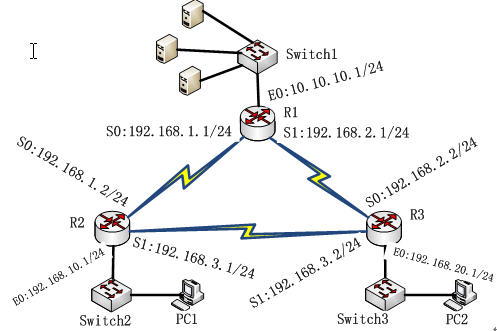

问题 某单位网络的拓扑结构示意图如图5-1所示。该网络采用RIP协议，要求在R2上使用访问控制列表禁止网络192.168.20.0/24上的主机访问网络192.168.10.0/24，在R3上使用访问控制列表禁止网络192．168．20．0/24上的主机访问10.10.10.0/24上的Web服务，但允许其访问其他服务器。【问题1】（8分）下面是路由器Rl的部分配置，请根据题目要求，完成下列配置。．．．．．．R1(config)#interace Serial0R1(config-if)#ip address（1）（2）R1(config)#ip routingR1(config)#（3）（进入RIP协议配置子模式）R1(config-router)#（4）（声明网络192.168.1.0/24）【问题2】（3分）下面是路由器R2的部分配置，请根据题目要求，完成下列配置。R2#config tR2(config)#access-list 50 deny 192.168.20.0 0.0.0.255R2(config)#access-list 50 permit anyR2(config)#interface（5）R2(config-if)#ip access-group（6）（7）【问题3】（4分）1．下面是路由器R3的部分配置，请根据题目要求，完成下列配置。R3(confg)#access-list 110 deny（8）192.168.20.0 0.0.0.255 10.10.10.0 0.0.0.255 eq（9）R3(config)#access-list 110 permit ip any any2．上述两条语句次序是否可以调整？简单说明理由。
选项
答案

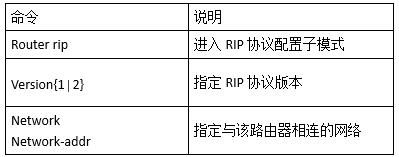

解析 【问题1】（8分，每题2分）（1）192.168.1.1（2）255.255.255.0（3）router rip（4）network 192.168.1.0【问题2】（3分，每题1分）（5）e0（6）50（7）out【问题3】（4分）（8）TCP（1分）（9）80（1分）ACL的工作流程是自顶向下，逐行判断，一旦在某行匹配成功，就不再继续判断。（2分）【问题1】本题考查的为路由器的基本配置：R1(config-if)#ip address192.168.1.1 255.255.255.0（设置该接口的IP地址和子网掩码）RIP路由配置常用命令如下表所示：【问题2】标准访问控制列表配置问题，其中根据题意access-list 50 deny 192.168.20.0 0.0.0.255，表示拒绝源地址为192.168.20.0/24流量通过。R2(config)#interface e0表示应用在e0口上，R2(config-if)#ip access-group 50 out，数据从某个接口进来相对路由器就是IN，然后从某个接口转发出去相对于路由器就是OUT，这里是out。【问题3】R3上需要使用扩展访问控制列表进行配置，在标准访问控制列表的基础上，还可以允许或者限制目的网段、主机和所有主机进出路由端口，另外还可以基于协议、端口进行限制。ACL的工作流程是自顶向下，逐行判断，一旦在某行匹配成功，就不再继续判断。
