下图是采用100BASE-TX编码收到的信号，接收到的数据可能是（　　），这一串

练习题库2022-08-02  63

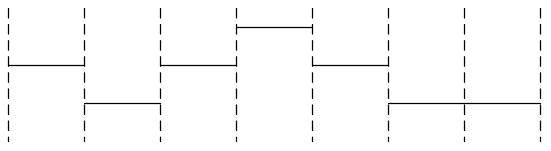

问题 下图是采用100BASE-TX编码收到的信号，接收到的数据可能是（　　），这一串数据前一比特的信号电压为（　　）。问题1选项A.0111110B.100001C.0101011D.0000001问题2选项A.正电压B.零电压C.负电压D.不能确定
选项
答案
解析 答案： A、B
100BASE-TX采用的是4B/5B编码方式，即把每4位数据用5位的编码组来表示，该编码方式的码元利用率=4/5×100%=80%。然后将4B/5B编码成NRZI进行传输，使用MLT-3（多电平传输-3）波形法来降低信号频率。题目的图不是NRZI码，而是MLT-3编码。
MLT-3编码规则：多电平传输码，MLT-3码跟NRZI码有点类型，其特点都是逢“1”跳变，逢“0”保持不变，并且编码后不改变信号速率。如NRZI码不同的是，MLT-3是双极性码，有”-1”、“0”、“1”三种电平
所以传输的数据是： 0111110。
