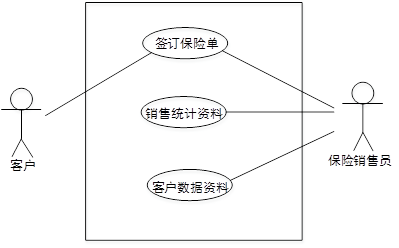

问题 在开发某保险商务系统时，项目组人员绘制了如下所示的模型图。关于该保险商务系统和模型图，下述说法正确的是（  ） 。A.此模型图是UML类图，它描述了保险商务系统的总体动态行为B.此模型图是UML部署图，它描述了保险商务系统中的构件及其依赖关系C.此模型图是UML协作图，它描述了保险商务系统用户之间的协作和交互D.此模型图是UML用例图，它描述了外部参与者及其与保险商务系统的交互
选项 A.此模型图是UML类图，它描述了保险商务系统的总体动态行为
B.此模型图是UML部署图，它描述了保险商务系统中的构件及其依赖关系
C.此模型图是UML协作图，它描述了保险商务系统用户之间的协作和交互
D.此模型图是UML用例图，它描述了外部参与者及其与保险商务系统的交互
答案 D
解析 类图——类图是描述系统中的类，以及各个类之间的关系的静态视图。能够让我们在正确编写代码以前对系统有一个全面的认识。类图是一种模型类型，确切的说，是一种静态模型类型。
部署图——是用来建模系统的物理部署。例如计算机和设备，以及它们之间是如何连接的。部署图的使用者是开发人员、系统集成人员和测试人员。
通信图——又叫协作图，它和序列图相似，显示对象间的动态合作关系。可以看成是类图和顺序图的交集，协作图建模对象或者角色，以及它们彼此之间是如何通信的。如果强调时间和顺序，则使用序列图；如果强调上下级关系，则选择协作图；这两种图合称为交互图。强调的是对象之间的组织关系。
用例图——描述角色以及角色与用例之间的连接关系。说明的是谁要使用系统，以及他们使用该系统可以做些什么。一个用例图包含了多个模型元素，如系统、参与者和用例，并且显示了这些元素之间的各种关系，（通常用椭圆表示用例，参与者用人表示）
