问题 如图2所示，当触头P向下移动时，电压表V1和V2的示数的变化量的绝对值分别为△U1和△U2，所有表均为理想表，则下列说法中正确的是（  ）。A.电流表A示数变小B.电压表V2示数变小C.电压表V1示数变大D.△U1>△U2
选项 A.电流表A示数变小
B.电压表V2示数变小
C.电压表V1示数变大
D.△U1>△U2
答案 D

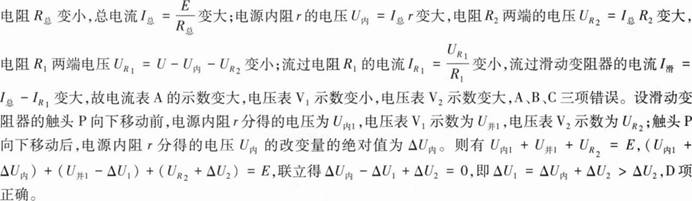

解析 由电路图可知，电阻R1与滑动变阻器并联，整体再与电阻R2串联，接在电源E的两极。电流表A测流过滑动变阻器的电流，电压表V1测电阻R1与滑动变阻器组成的并联部分两端的电压，电压表V2测电阻R2两端的电压。当滑动变阻器的触头P向下移动时，滑动变阻器接入电路的阻值变小，电路的总
