问题 图4为一种电真空元件的原理示意图。在该元件的玻璃外壳内有两个同轴圆筒形金属电极M和N。它们通过导线连接到壳外电极M’和N’，接通灯丝电源，灯丝受热发射电子经Ⅳ辐射出，不计电子初速。在M7和N’间接一低频电源，电极M’、N’间的电势差U M’ N’随时间的变化图像如图5所示。则从M’流向M的电流随时间的变化图像为()。

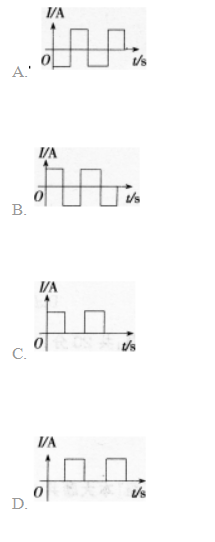

选项
答案 D
解析 在M’和N’间接一低频电源，相当于在MN 之间加一变频的电场。在上半个周期内，MN之间的电势差为负，电场方向由N指向M’灯丝受热发射出电子，电子受到M向N的电场力，电子不会运动到M，MM’上没有电流。后半个周期，MN之间的电势差为正，电场方向由M指向N，电子受到由N向M的电场力，电子在电场力作用下运动到肘。电子从M流向肘’，形成稳定的电流，电流方向从M’到M。
