  3. 根据双代号网络图绘图规则，下列网络图中的绘图错误有（　　）处。 A.5

根据双代号网络图绘图规则，下列网络图中的绘图错误有（　　）处。 A.5

资格题库2022-08-02  39

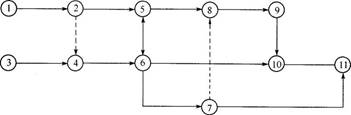

问题 根据双代号网络图绘图规则，下列网络图中的绘图错误有（　　）处。A.5B.4C.3D.2
选项 A.5
B.4
C.3
D.2
答案 B
解析 本题考核的是双代号网络计划的绘图规则。双代号网络计划的绘图规则：(1)双代号网络图必须正确表达已定的逻辑关系；(2)双代号网络图中，不允许出现循环回路；(3)双代号网络图中，在节点之间不能出现带双向箭头或无箭头的连线；(4)双代号网络图中，不能出现没有箭头节点或没有箭尾节点的箭线；(5)当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制；(6)绘制网络图时，箭线不宜交叉；(7)双代号网络图中应只有一个起点节点和一个终点节点，而其他所有节点均应是中间节点；(8)双代号网络图应条理清楚，布局合理。即错误包括：(1)有①、③两个开始节点；(2)⑤、⑥之间有双向箭头；(3)⑩、⑥之间的连线无箭头；(4)无终点节点。
