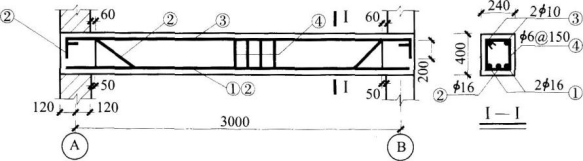

问题 有一钢筋混凝土简支梁，结构如图，则一根②号筋的长度为（ ）mm。A.3880B.4020C.3930D.4070
选项 A.3880
B.4020
C.3930
D.4070
答案 A
解析 由结构图可知②号筋的形状为：各段尺寸计算：（1）因此筋系Ⅱ级钢，故不需加弯钩，两端直角下弯部分系锚固长要求，由图已知各下弯200mm；（2）尺寸为墙厚240+60-25=275mm（此处梁的钢筋保护层取25mm）；（3）斜长由直角三角形可得：对于截面高度≤800mm的梁弯起筋弯起角度为45。。（4）尺寸：3000+240-50-2×275-2×350=1940（mm）∴一根②号筋的长度为：2×200+2×275+2×495+1940=3880（mm）教材页码：389-408
